उत्पाद विवरण:
|
| नाम: | यात्री कोच बोगी RTKZ00 | एक्सल लोड: | 16टी |
|---|---|---|---|
| धड़ा वजन: | ≤6.4t | रनिंग स्पीड） मैक्स）: | 160 किमी/घंटा |
| पहियों का व्यास: | Ø838 मिमी | व्हील बेस: | 2500 मिमी |
| मानक: | EN13260 EN13261 | ||
| प्रमुखता देना: | यात्री कोच तीन टुकड़ा बोगी,EN13261 तीन टुकड़ा बोगी,EN13260 रेलवे बोगी |
||

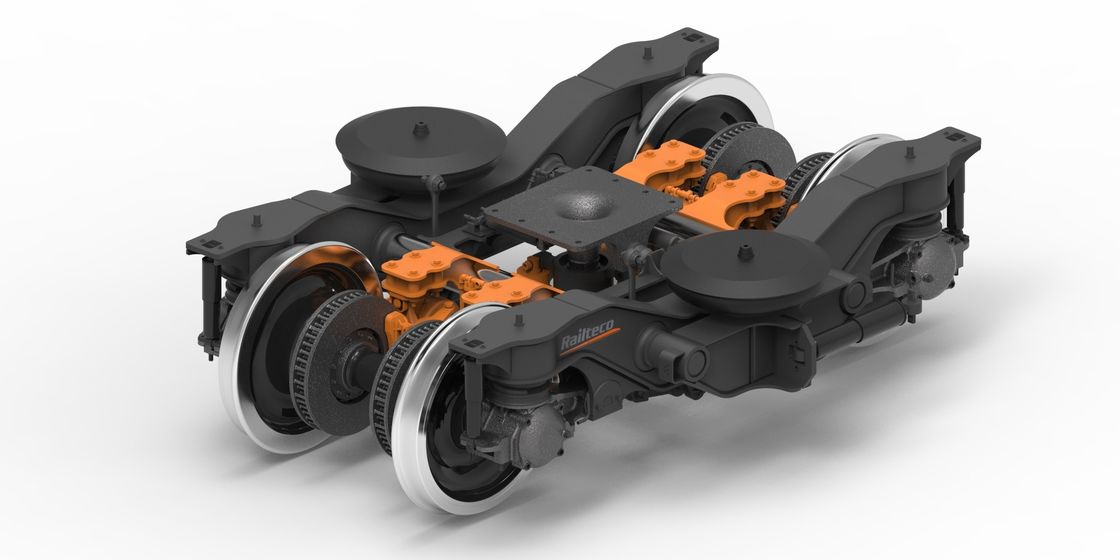

यात्री कोच तीन टुकड़ा बोगी प्रकार RTHZ00 वेल्डिंग बोगी
रेलवे कोच बोगी RTKZ00 का वर्णनः
इस प्रकार का बोगी मुख्य रूप से 1000 मिमी गेज के लिए उपयुक्त है, अधिकतम अक्ष भार 14 टन है, अधिकतम संचालन गति यात्री कोच के लिए 160 किमी / घंटा है।
बोगी मुख्य रूप से फ्रेम, व्हीलसेट, प्राथमिक सस्पेंशन सिस्टम, द्वितीयक सस्पेंशन सिस्टम, हैंड ब्रेक सिस्टम, ब्रेक सिस्टम, ट्रैक्शन डिवाइस और सहायक डिवाइस आदि से बना है।बोगी फ्रेम एच प्रकार वेल्डिंग संरचना को अपनाता है, साइड बीम यू प्रकार की संरचना का है। व्हीलसेट Ø838 मिमी के व्यास के कुचल स्टील के पहिया को अपनाता है। व्हील पेड यूआईसी मानक के अनुसार पहनने के प्रकार का है;एक्सल और व्हीलसेट का निर्माण EN13260 और EN13261 मानकों की आवश्यकताओं को पूरा करता हैबोगी पर लगने वाले असर SKF सेंट्रीपेटल लघु बेलनाकार रोलर असर को अपनाते हैं; प्रत्येक बोगी अक्ष के एक छोर पर एक ग्राउंडिंग डिवाइस से लैस है।ऊर्ध्वाधर निलंबन और अंदर और बाहर डबल कॉइल स्प्रिंग्स प्राथमिक निलंबन में अपनाया जाता है, एक्सल बॉक्स पोजिशनिंग लोचदार जोड़ घुमावदार हाथ पोजिशनिंग डिवाइस को अपनाता है। फ्रेम के स्प्रिंग सीट में स्थित एकल-कोइल स्प्रिंग के समूह के लिए रिवर्स स्प्रिंग डिवाइस,प्राथमिक निलंबन प्रणाली में वायवीय वसंत है, दो ऊर्ध्वाधर हाइड्रोलिक कंपन डिमपर और एक अनुप्रस्थ कंपन डिमपर हैं।
ब्रेकिंग सिस्टम डिस्क यूनिट ब्रेकिंग प्रकार को अपनाता है। कर्षण बल को ′′Z′′ प्रकार के एंकर बार द्वारा प्रेषित किया जाता है।
मुख्य तकनीकी डेटारेलवे कोच बोगी RTKZ00:
| गज | 1000 मिमी |
| धुरी भार | ≤16 टन |
| तारे का भार | ≤6.4 टन |
| व्हील बेस | 2500 मिमी |
| चलने की गति ((अधिकतम) | 160 किमी/घंटा |
| पहियों का व्यास | Ø838 मिमी |
