उत्पाद विवरण:
|
| नाम: | रेलवे वैगन बोगी RTHZ50 | एक्सल लोड: | 19टी |
|---|---|---|---|
| धड़ा वजन: | 3.4टी | रनिंग स्पीड） मैक्स）: | 80 किमी/घंटा |
| पहियों का व्यास: | Ø800 मिमी | व्हील बेस: | 1727.7 मिमी |
| ब्रेक अनुपात: | 5 | मानक: | एएआर |
| प्रमुखता देना: | रेलवे 4 व्हील बोगी,4 व्हील बोगी एएआर मानक,1000 मिमी स्केल रेलवे बोगी |
||

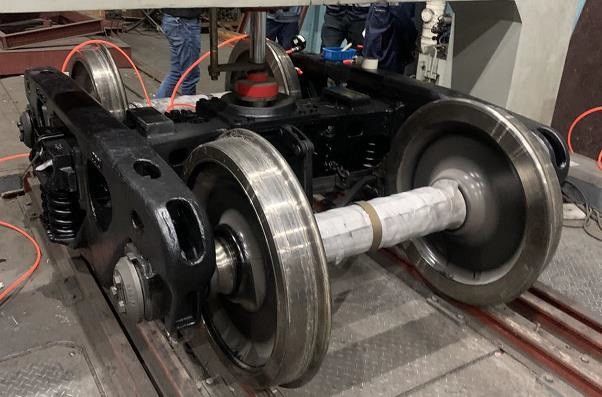

रेलवे बोगी RTHZ08 बोगी वैगन बोगी व्हीलसेट बोगी मालगाड़ी वैगन के लिए
रेलवे वैगन बोगी RTHZ08 का वर्णनः
इस प्रकार का बोगी 1000 मिमी के रेलवे गेज पर उपयोग के लिए उपलब्ध है। यह नए निर्माण और सेवा वैगनों के लिए लागू होता है। अधिकतम धुरी भार 16 टन है और अधिकतम परिचालन गति 80 किमी / घंटा है।बोगी मूल ब्रेक डिवाइस को अपनाता हैब्रेक लीवर अनुपात 5 है। ब्रेक रिगिंग फोर्जेड ब्रेक बीम और कम्पोजिशन ब्रेक शू को अपनाती है।
धुरी AAR M-101 के अनुरूप होगी, धुरी का आकार 5×9 होगा. पहिया AAR M-107/M-208 के अनुरूप होगा, पहियों का व्यास 800 मिमी होगा.पहियों और धुरी के प्रेस-माउंटेड AAR मानक के अनुसार है. AAR M-934 के अनुसार वर्ग C 5×9 कंक्रीट रोलर बीयरिंग का प्रयोग करें, निर्माता Timken, SKF या FAG है।
इस प्रकार के बोगी को कास्टिंग स्टील के तीन टुकड़े वाले बोगी की श्रेणियों में शामिल किया जाता है। यह मुख्य रूप से पहियों के सेट, साइड फ्रेम,सपोर्ट, ब्रेक रिगिंग, केंद्र वसंत निलंबन प्रणाली, चर घर्षण प्रकार snubbing डिवाइस, रोलर असर, और साइड असर आदि
आरएचटीजेड50 बोगी एक वेल्डेड तीन टुकड़े का ट्रक बोगी है। यह मुख्य रूप से व्हीलसेट, रोलिंग असर डिवाइस, साइड फ्रेम, सपोर्ट, असर स्प्रिंग और लोच,साइड असर, असर सैडल,वसंत समर्थन प्लेटपहियों के पहनने और वाहनों की स्थिरता को कम करने के लिए, कठोर स्प्रिंग समर्थन प्लेट और एक्सल बॉक्स के रबर पैड जोड़े जाते हैं।
इस बोगी की संरचना सरल है, इसकी मज़बूती विश्वसनीय है और इसका संचालन और रखरखाव सुविधाजनक है।
मुख्य तकनीकी डेटारेलवे वैगन बोगी RTHZ08:
| गज | 1000 मिमी |
| धुरी भार | 19 टन |
| तारे का भार | 3.4t |
| व्हील बेस | 1727.2 मिमी |
| चलने की गति ((अधिकतम) | 80 किमी/घंटा |
| पहियों का व्यास | Ø800 मिमी |
