उत्पाद विवरण:
|
| नाम: | रेलवे वैगन बोगी RTHZ27 | एक्सल लोड: | 20टी |
|---|---|---|---|
| धड़ा वजन: | ≤3.2t | मैक्स ऑपरेशन: | 80 किमी/घंटा |
| पहियों का व्यास: | Ø762 मिमी | व्हील बेस: | 1600 मिमी |
| ब्रेक अनुपात: | 6.6 | थाह लेना: | 1000 मिमी |
| मानक: | एएआर | ||
| प्रमुखता देना: | मालगाड़ी के बोगी,माल ढुलाई के लिए कास्टिंग बोगी,एएआर रेल्वे बोगी |
||

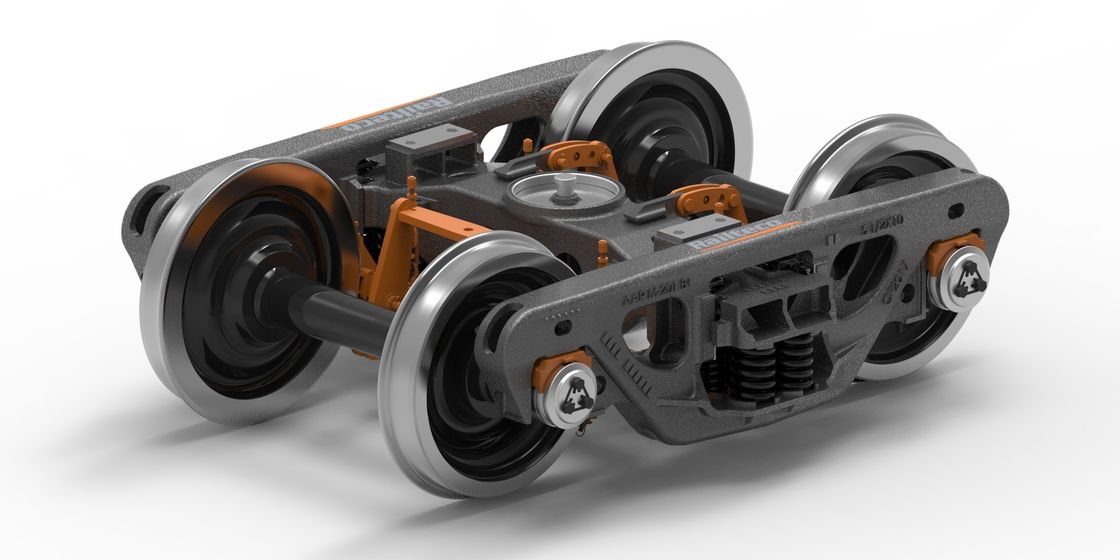

AAR मानक प्रकार RTHZ27 कास्टिंग बोगी, रेलवे वैगन मालगाड़ी बोगी
रेलवे वैगन बोगी RTHZ27 का वर्णनः
इस प्रकार का बोगी 1000 मिमी के रेलवे गेज पर उपयोग के लिए उपलब्ध है। यह नए निर्माण और सेवा वैगनों के लिए लागू होता है। धुरी भार 20t ((Max) है और ऑपरेटिंग गति ((Max) 80km / h है।इस व्यवस्था से रखरखाव के लिए आसानी से पहुंच की अनुमति होगी।इस प्रकार का बोगी कास्टिंग स्टील के तीन टुकड़े वाले बोगी की श्रेणियों में आता है। इसमें मुख्य रूप से पहिया सेट, साइड फ्रेम, सपोर्ट, ब्रेक रिगिंग, सेंटर स्प्रिंग सस्पेंशन सिस्टम,निरंतर घर्षण प्रकार का स्न्यबिंग उपकरण, रोलर असर, और साइड असर आदि
धुरी AAR M-101 के अनुरूप होगी, धुरी का आकार 5 1/2×10 होगा। पहिया AAR M-107/M-208 के अनुरूप होगा, पहियों का व्यास 762 मिमी होगा।पहियों और धुरी के प्रेस-माउंटेड AAR मानक के अनुसार है. AAR M-934 के अनुसार कक्षा D 5 1/2 ′′× 10 ′′ कॉपर रोलर बीयरिंग का उपयोग करें, निर्माता Timken,SKF या FAG है। बोगी बुनियादी ब्रेक डिवाइस को अपनाता है। ब्रेक खींचने वाले रॉड की संख्या 2 है।बोगी मिश्रित ब्रेक बीम और संरचना ब्रेक जूता अपनाता है
मुख्य तकनीकी डेटारेलवे वैगन बोगी RTHZ27:
| गज | 1000 मिमी |
| धुरी भार (max) | 20 टन |
| तारे का भार | ≤3.2t |
| व्हील बेस | 1600 मिमी |
| चलने की गति ((अधिकतम) | 80 किमी/घंटा |
| पहियों का व्यास | Ø762 मिमी |
