उत्पाद विवरण:
|
| नाम: | रेलवे वैगन बोगी rthz03 | एक्सल लोड: | 17t 18t 20t 21t |
|---|---|---|---|
| धड़ा वजन: | ≤4.0t | रनिंग स्पीड） मैक्स）: | 120 किमी/घंटा |
| पहियों का व्यास: | Ø840 मिमी | व्हील बेस: | 1750 मिमी |
| प्रमुखता देना: | चार पहिया बोगी,तीन टुकड़ा बोगी |
||
रेलवे बोगी RTHZ03 बोगी वैगन बोगी व्हीलसेट बोगी मालगाड़ी रेल वैगन के लिए

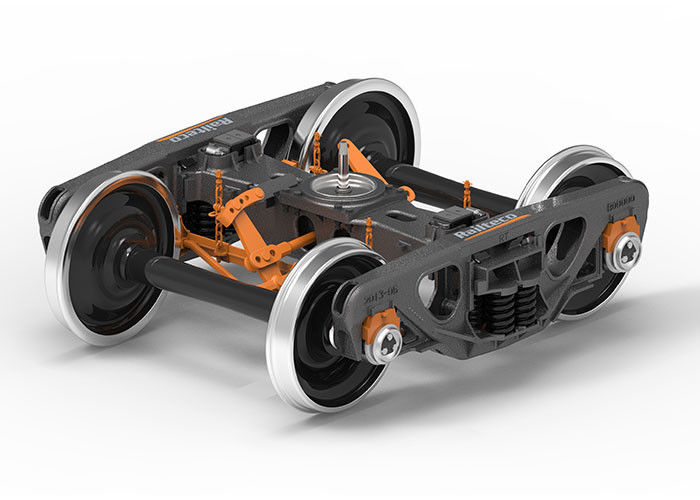

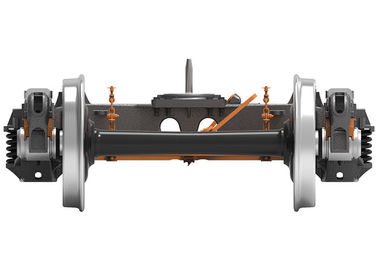

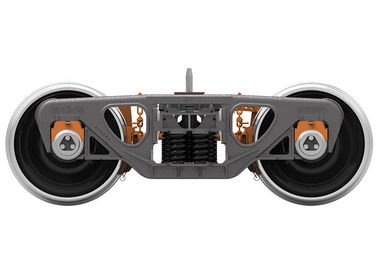

रेलवे वैगन बोगी RTHZ03 का वर्णनः
इस प्रकार का बोगी 1435 मिमी के रेलवे गेज पर उपयोग के लिए उपलब्ध है। यह नए निर्माण और सेवा वैगनों के लिए लागू होता है। इसमें मुख्य रूप से पहिया सेट, साइड फ्रेम, सपोर्ट, ब्रेक रिगिंग,मध्य वसंत निलंबन प्रणाली, भिन्न घर्षण प्रकार की स्न्यबिंग डिवाइस, रोलर लेयरिंग, और साइड लेयरिंग आदि। अक्ष भार 21t (Max) है और ऑपरेटिंग गति ((Max) 120km/h है। बोगी बुनियादी ब्रेक डिवाइस को अपनाता है।ब्रेकिंग लीवर अनुपात 4 हैब्रेक रिगिंग में फोल्डेड ब्रेक बीम और कम्पोजिशन ब्रेक शू को अपनाया गया है। व्यवस्था में रखरखाव के लिए आसान पहुंच की अनुमति होनी चाहिए।इस प्रकार के बोगी कास्टिंग स्टील के तीन टुकड़े बोगी की श्रेणियों में आता है.
धुरी AAR M-101 के अनुरूप होगी, धुरी का आकार 5 1/2×10 होगा। पहिया AAR M-107/M-208 के अनुरूप होगा, पहियों का व्यास 840 मिमी होगा।पहियों और धुरी के प्रेस-माउंटेड AAR मानक के अनुसार है. AAR M-934 के अनुसार वर्ग D 5 1/2 ′′× 10 ′′ कॉपर रोलर बीयरिंग का प्रयोग करें, निर्माता Timken, SKF या FAG है।
मुख्य तकनीकी डेटारेलवे वैगन बोगी RTHZ03:
| गज | 1435 मिमी |
| धुरी भार | 17t 18t 20t 21t |
| तारे का भार | ≤4.0t |
| व्हील बेस | 1750 मिमी |
| चलने की गति ((अधिकतम) | 120 किमी/घंटा |
| पहियों का व्यास | Ø840 मिमी |
