वैगनों के लिए 840 मिमी रेलवे व्हील सेट 22.9T/25T एक्सल लोड वैगन व्हीलसेट

840 मिमी पहिया सेट के लिए वैगन बोगी, वैगन पहिया सेट

रेलवे व्हील सेट 840 मिमी व्हीलसेट IRS-R19/93 के अनुरूप रेलवे वैगन व्हीलसेट

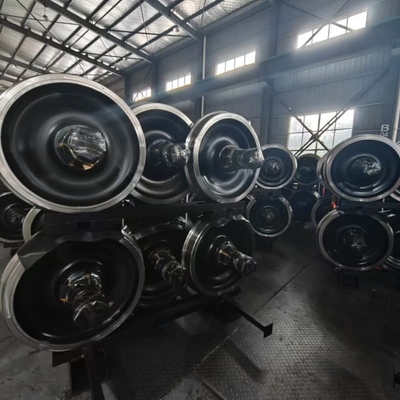

840 मिमी व्हीलसेट

विवरण:

ब्रांडःRailteco

उत्पत्ति देशःचीन

आवेदनःवागन व्हीलसेट के लिए

धुरी भार:25t/22.9t

प्रमाणपत्रःटीएसआई प्रमाणन

प्रक्रियाः फोर्जिंग

वारंटी:5 वर्ष

मूल्य:विवाद योग्य

भुगतानः टी/टी या एल/सी

आपूर्ति क्षमताः 1500/माह

वितरण की अवधि: (रेलवे में) लगभग 45-60 दिन

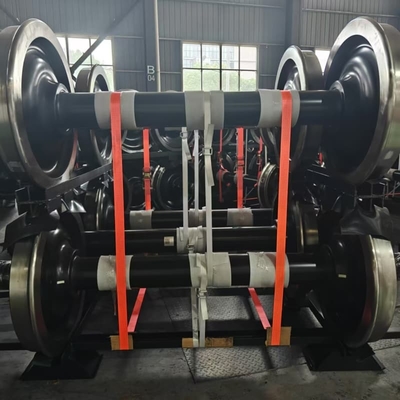

नियमित पैकिंगःपैलेट (रहन और एक्सल बॉक्स के बिना व्हीलसेट, एक 20GP कंटेनर 12 यूनिट व्हीलसेट लोड कर सकता है)

व्हीलसेट, गेज 1676 मिमी, 840 मिमी के मोनोब्लॉक पहियों के साथ, IRS-R19/93 भाग 1 के अनुसार 25 टन के अक्ष भार के लिए।

मानकःIRS-R19/93

ग्राहक के चित्र और आवश्यकताओं के अनुसार

मुख्य तकनीकी विशेषताएं:

- चौड़ाई 1676 मिमी

- कुल धुरी की लंबाई 2467 (+1/-1) मिमी

- असरों की धुरी के बीच की दूरी 2000 मिमी

- दो पहियों के बीच की दूरी: 1600 (+1/-1)

- व्हीलसेट वजन लगभग 1101 किलोग्राम

- 840 (+3/0) मिमी का पहिया रोलिंग व्यास

- पहिया की चौड़ाई 127 (+1/-1) मिमी

- वेब की मोटाई:

- रिंग के साथ कनेक्शन पर 20 (+2/-0) मिमी

- जहाज के साथ कनेक्शन पर 25 (+2/-0) मिमी

- 240 (+4/-0) मिमी के होंठ के विपरीत पक्ष पर नाब का बाहरी व्यास

- होंठ की ओर नाब का बाहरी व्यास 240 (+4/-0) मिमी

- नाब की लंबाईः 185 (+3/-0) मिमी

- 173 (+2/-0) मिमी का एक्सल बॉडी डायमटर

- 200 मिमी के अक्ष व्यास पर नाममात्र पहिया दबाना

- कुल धुरी की लंबाई 2467 (+1/-1) मिमी

- एक्सल जर्नल व्यास 157 ((+0.239/+0.264) मिमी

- एक्सल जर्नल की लंबाई 226 (+0.5/-0.5) मिमी

- एक्सल ऑब्टुरेटर का व्यास f 160 t7 (+0.174/+0.134) मिमी

- ऑब्ट्यूरेटर की लंबाई 58 (+1/-0) मिमी

- 200 मिमी के अक्ष व्यास पर नाममात्र पहिया दबाना
