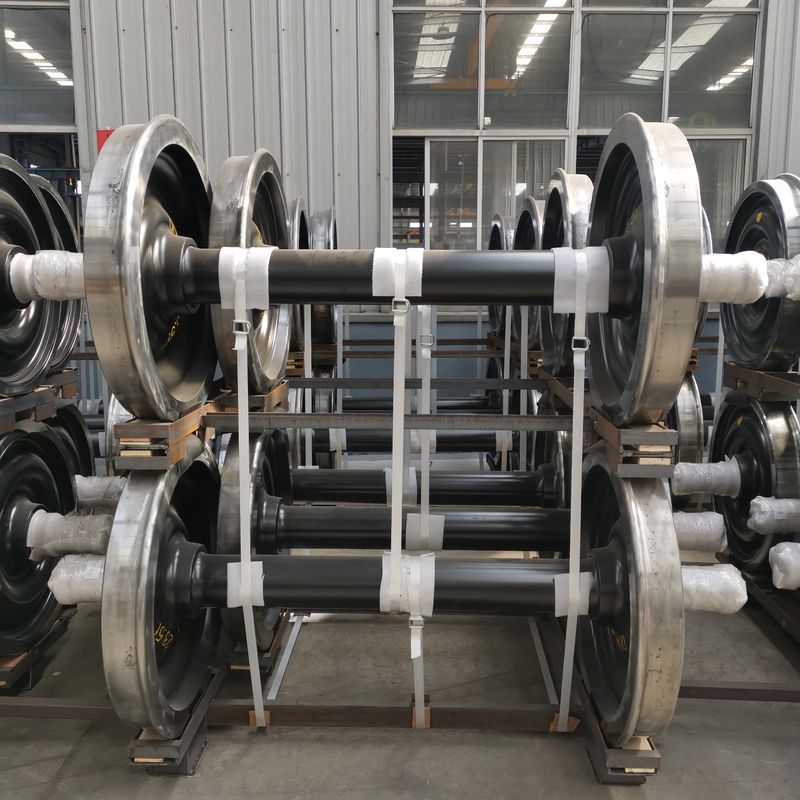

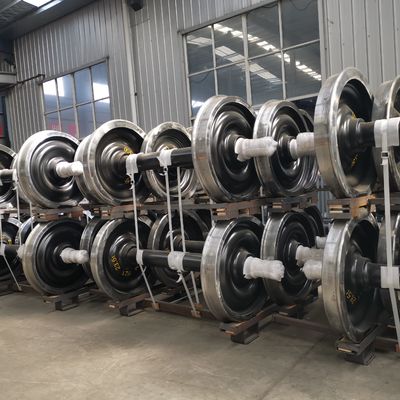

Y25 बोगी के लिए फोल्ड स्टील BA004 920 मिमी रेलवे व्हील सेट

BA004 व्हीलसेट / 920 मिमी व्हीलसेट/Y25 बोगी, वैगन व्हीलसेट के लिए

रेलवे व्हील सेट BA004 TSI प्रमाणन के साथ व्हील सेट रेलवे वैगन व्हीलसेट यूरोपीय मानक 920 मिमी व्हील

BA004 व्हीलसेट या 920 मिमी व्हीलसेट

विवरण:

ब्रांडःRailteco

उत्पत्ति देशःचीन

आवेदनःY25 बोगी के लिए, वैगन पहिया सेट ((अक्षः BA002 अक्ष, पहियाः BA004 पहिया)

धुरी भारः23.5t

प्रमाणपत्रःटीएसआई प्रमाणन

प्रक्रियाः फोर्जिंग

वारंटी:5 वर्ष

मूल्य:विवाद योग्य

भुगतानः टी/टी या एल/सी

आपूर्ति क्षमताः 1250/माह

वितरण की अवधि: (रेलवे में) लगभग 30 दिन

नियमित पैकिंगःपैलेट (पहिया सेट बिना असर और एक्सल बॉक्स के, एक 20GP कंटेनर 14 यूनिट व्हीलसेट लोड कर सकता है, असर और एक्सल बॉक्स के साथ व्हीलसेट, एक 20GP कंटेनर 12 यूनिट लोड कर सकता है)

व्हीलसेट, गेज 1435 मिमी, 920 मिमी के मोनोब्लॉक व्हील्स के साथ,एनएन13260 (व्हीलसेट),एनएन13261 (एक्सल्स) और एनएन13262 (व्हील) के अनुसार 22,5 टन के अक्ष भार के लिए।

मानकः EN13260

ग्राहक के चित्र और आवश्यकताओं के अनुसार

मुख्य तकनीकी विशेषताएं:

- चौड़ाई 1435 मिमी

- कुल धुरी लंबाई 2180 (+1/-1) मिमी

- असरों की धुरी के बीच की दूरी 2000 मिमी

- दो पहियों के बीच की दूरी: 1360 (+1/-1)

- नाममात्र पहिया-अक्ष व्यास पर दबाव 200 मिमी

- व्हीलसेट वजन लगभग 998 किलोग्राम

- 920 (+4/-0) मिमी का पहिया रोलिंग व्यास

- पहनने की सीमा चिह्न पहिया व्यास 840 (+2/0) मिमी

- पहिया की चौड़ाई 135 (+1/-1) मिमी

- 810 (+ 0/-4) मिमी के होंठ पक्ष पर पहिया के पहिया के आंतरिक व्यास

- 810 (+ 0/-4) मिमी के व्हील के रिम के आंतरिक व्यास के विपरीत होंठ पक्ष

- वेब की मोटाई:

- रिंग के साथ कनेक्शन पर 20 (+2/-0) मिमी

- जहाज के साथ कनेक्शन पर 20 (+2/-0) मिमी

- 240 (+4/-0) मिमी के होंठ के विपरीत पक्ष पर नाब का बाहरी व्यास

- होंठ की ओर नाब का बाहरी व्यास 240 (+4/-0) मिमी

- नाब की लंबाईः 185 (+3/-0) मिमी

- 173 (+2/-0) मिमी का एक्सल बॉडी डायमटर

- 200 मिमी के अक्ष व्यास पर नाममात्र पहिया दबाना

- EN13715-S1002/h28/e32.5/6.7% के अनुसार रोलिंग प्रोफाइल

- कुल धुरी लंबाई 2180 (+1/-1) मिमी

- एक्सल जर्नल व्यास 130p6 ((+0.068/+0.043) मिमी

- एक्सल पत्रिका की लंबाई 191 (+0.5/-0.5) मिमी

- एक्सल ऑब्टुरेटर का व्यास f 160 t7 (+0.174/+0.134) मिमी

- ऑब्ट्यूरेटर की लंबाई 58 (+1/-0) मिमी

- 200 मिमी के अक्ष व्यास पर नाममात्र पहिया दबाना
