उत्पाद विवरण:
|
| उत्पाद का नाम: | 20-40T बोगी साइड फ्रेम | मानक: | एएआर |
|---|---|---|---|
| एक्सल लोड: | 20-40टी | व्हील बेस: | 1500-2000 मिमी |
| सामग्री: | स्टेनलेस स्टील | आवेदन: | राजमार्ग रखरखाव |
| पैकिंग: | लकड़ी का फूस | हमारी सेवा: | ओईएम |
| मानक संख्या: | एम -201 | ||
| प्रमुखता देना: | 40T रेलवे बोगी फ्रेम,30T रेलवे बोगी फ्रेम,राजमार्ग रखरखाव बोगी फ्रेम |
||
20-40T एक्सल लोड एएआर एम-201 रेलटेको बोगी साइड फ्रेम
1। 20-40T बोगी साइड फ्रेम के साथ विवरणः
20-40T बोगी साइड फ्रेम रेलवे मालगाड़ी बोगी का एक महत्वपूर्ण असर घटक है। बोगी साइड फ्रेम न केवल बोगी के प्रदर्शन से संबंधित है,लेकिन रेल परिवहन की सुरक्षा से भी संबंधित है।साइड फ्रेम दो व्हीलसेट को जोड़ने और कार बॉडी का वजन सपोर्ट और सस्पेंशन सिस्टम से पहियों और रेलों पर स्थानांतरित करने के लिए है।
पिछले 20 वर्षों में, मेरे देश के साइड फ्रेम डिजाइन और विनिर्माण प्रौद्योगिकी में काफी सुधार हुआ है, और बोगी साइड फ्रेम की गुणवत्ता में भी लगातार सुधार किया गया है।बोगी साइड फ्रेम के मुख्य कार्य इस प्रकार हैं:
2। 20-40T बोगी साइड फ्रेम के साथ पैरामीटरः
| उत्पाद का नाम | साइड फ्रेम |
| सामग्री | स्टेनलेस स्टील |
| रंग | काला |
| धुरी भार |
20T-40T |
| व्हील बेस (A) | 1727.2 मिमी |
| स्तंभ बॉक्स की दूरी (बी) | 420 मिमी |
| स्तंभ बॉक्स की ऊंचाई (C) | 440 मिमी |
| आधार पर धक्का लग दूरी (डी) | 160 मिमी |
| पेडेस्टल थ्रस्ट लग की चौड़ाई (E) | 66 मिमी |
3. कास्टिंग साइड फ्रेम की रासायनिक संरचनाः
|
सामग्री ग्रेड |
C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cu≤ | Ni≤ | Cr≤ | मो≤ |
| वर्ग B | 0.28 | 0.40 | 1.00 | 0.030 | 0.030 | 0.30 | 0.30 | - | - |
| वर्ग C | 0.28 | 0.40 | 1.50 | 0.030 | 0.030 | 0.30 | 0.35 | 0.30 | 0.30 |
4. कास्टिंग साइड फ्रेम के यांत्रिक गुणः
|
सामग्री ग्रेड |
तन्य शक्ति | उपज शक्ति | लम्बाई दर |
कमी दर खंड में |
प्रभाव अवशोषण |
| वर्ग B | ≥485 | ≥260 | ≥24 | ≥36 | ≥20 ((-7°C) |
| वर्ग C | ≥620 | ≥415 | ≥22 | ≥45 | ≥20 ((-18°C) |
5आवेदनः
1मालगाड़ी का पहिया सेट
2. यात्री कोच व्हील सेट
3लोकोमोटिव व्हील सेट
4सभी पहियों के सेट को असर और एक्सल बॉक्स के साथ या बिना असर के दिया जा सकता है।
6विशेषताएं:
◆बोगी लोड का आधा सहन करना;
◆अक्स बॉक्स और व्हील सेट को एक निश्चित व्हीलबेस बनाने के लिए इकट्ठा करें;
◆स्प्रिंग और बेस ब्रेक घटकों को स्थापित और समर्थन करें।
साइड फ्रेम आम तौर पर कास्टिंग प्रक्रिया द्वारा कास्ट स्टील से बने होते हैं और अक्सर कॉलम पहनने की प्लेट, स्लाइड पहनने की प्लेट और अन्य घटकों से लैस होते हैं।
रेलटेको सभी प्रकार के ट्रैक गेज, विभिन्न एक्सल लोड और रनिंग स्पीड वाले बोगियों के लिए लागू साइड फ्रेम डिजाइन और निर्माण करने में सक्षम है,अमेरिकी मानक AAR M-201 के अनुसार, एएआर एम-203, एएआर एम-210, चीनी रेलवे मानक टीबी/टी 3012 और जीओएसटी मानक।

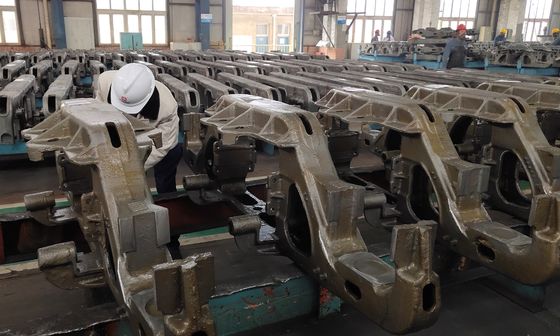

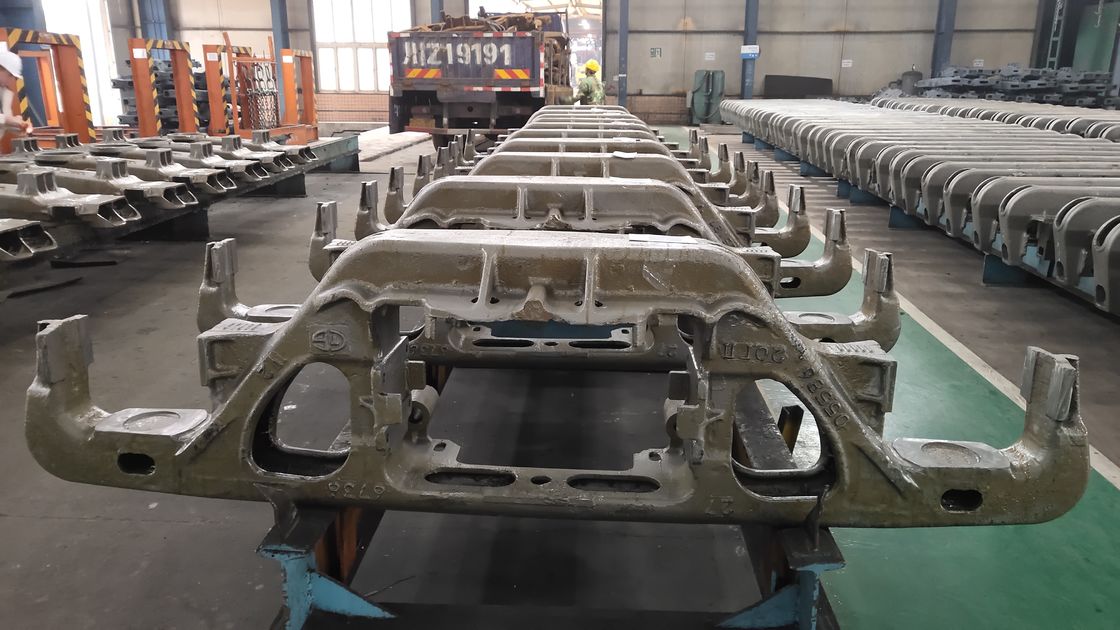

7. अधिक तस्वीरेंः
