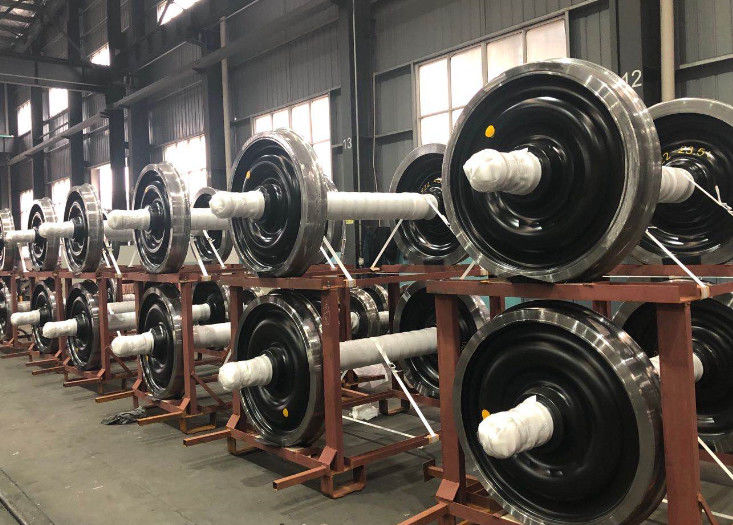

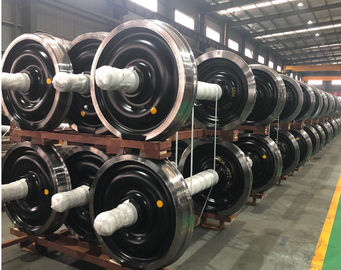

रेलवे व्हील सेट BA004 व्हीलसेट फॉर Y25 बोगी वैगन व्हीलसेट एसटीआई प्रमाणन

रेलवे व्हील सेट BA004 व्हीलसेट फॉर Y25 बोगी वैगन व्हीलसेट एसटीआई प्रमाणन

व्हीलसेट, गेज 1435 मिमी, 920 मिमी के मोनोब्लॉक व्हील्स के साथ,एन 13261 (व्हीलसेट) और एन 13262 (व्हील) के अनुसार 22,5 टन के अक्ष भार के लिए।

मुख्य तकनीकी विशेषताएं:

- चौड़ाई 1435 मिमी

- कुल धुरी लंबाई 2180 (+1/-1) मिमी

- असरों की धुरी के बीच की दूरी 2000 मिमी

- दो पहियों के बीच की दूरी: 1360 (+1/-1)

- नाममात्र पहिया-अक्ष व्यास पर दबाव 200 मिमी

- व्हीलसेट वजन लगभग 998 किलोग्राम

- 920 (+4/-0) मिमी का पहिया रोलिंग व्यास

- पहनने की सीमा चिह्न पहिया व्यास 840 (+2/0) मिमी

- पहिया की चौड़ाई 135 (+1/-1) मिमी

- 810 (+ 0/-4) मिमी के होंठ पक्ष पर पहिया के पहिया के आंतरिक व्यास

- 810 (+ 0/-4) मिमी के व्हील के रिम के आंतरिक व्यास के विपरीत होंठ पक्ष

- वेब की मोटाई:

- रिंग के साथ कनेक्शन पर 20 (+2/-0) मिमी

- जहाज के साथ कनेक्शन पर 20 (+2/-0) मिमी

- 240 (+4/-0) मिमी के होंठ के विपरीत पक्ष पर नाब का बाहरी व्यास

- होंठ की ओर नाब का बाहरी व्यास 240 (+4/-0) मिमी

- नाब की लंबाईः 185 (+3/-0) मिमी

- 173 (+2/-0) मिमी का एक्सल बॉडी डायमटर

- 200 मिमी के अक्ष व्यास पर नाममात्र पहिया दबाना

- EN13715-S1002/h28/e32.5/6.7% के अनुसार रोलिंग प्रोफाइल

- कुल धुरी लंबाई 2180 (+1/-1) मिमी

- एक्सल जर्नल व्यास 130p6 ((+0.068/+0.043) मिमी

- एक्सल पत्रिका की लंबाई 191 (+0.5/-0.5) मिमी

- एक्सल ऑब्टुरेटर का व्यास f 160 t7 (+0.174/+0.134) मिमी

- ऑब्ट्यूरेटर की लंबाई 58 (+1/-0) मिमी

- 200 मिमी के अक्ष व्यास पर नाममात्र पहिया दबाना
